この機関車は全国の簡易線区用に軸重を軽く設計された小型のタンク機関車です。
入れ替え用に、又、ローカル線の列車牽引に活躍し、現在真岡鉄道にて働いています｡
兄弟機に高原のポニーと呼ばれた、国鉄Ｃ５６型テンダー機関車があります。
今回も、当社のオリジナル仕様でみなさまにお届けします。

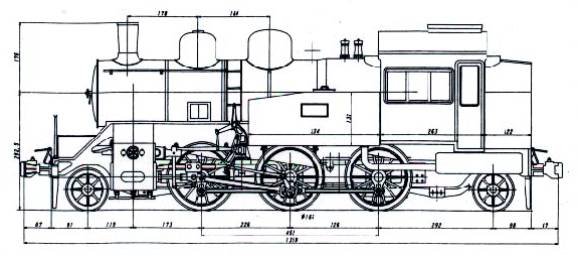

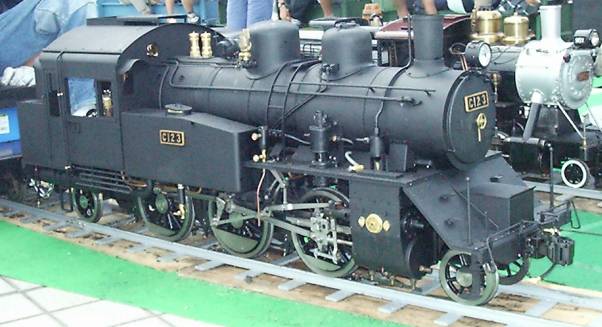

国鉄Ｃ１２型タンク蒸気機関車

●仕様

縮尺	１/8.4		シリンダー	ボアφ50mmｘストローク72mm
軌　間	127mm(5"ゲ－ジ)		火床面積	201c㎡
全　長	1359ｍｍ		缶水容量	約7000cc
全　幅	349ｍｍ		牽引力	約26㎏
全　高	468ｍｍ		重　量	約95㎏
動　輪	166ｍｍ(高級ダクタイル鋳鉄製14本スポーク型）		先･従輪	102ｍｍ(高級ダクタイル鋳鉄製８本スポーク型）
先･従台車復元装置		コロ式復元装置
バネ装置		板バネ(バネ鋼)(全軸イコライザ－可動)
弁装置		ワルシャート式ピストンバルブ　ボアφ28mmxストローク18mm
シリンダー給油装置		機械式給油装置(2連式)
ブレーキ装置		手動式ブレ－キ、蒸気式ブレーキ(オプション)
給水装置		軸駆動式(ボアーφ12mmxストローク24mm、エキセン径60 mm) 手動式 (ボアーφ12mmxストローク24mm) インジェクター(オプション)
ボイラ－ (過熱蒸気仕様)		全銅製(銀ロー付け),全長646mm, 直径156mm,煙管:φ22m=4本,φ16m=15本常用圧力 5Kg／c㎡(水圧テスト 12Kg・�㎡)��SPAN>

●特徴　丈夫で耐久性があり連続使用可。

牽引力が強い。

実機と同じ様に実用的である。

※ブロック別キットの紹介

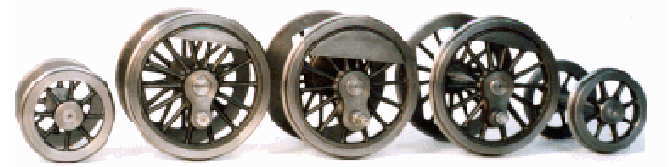

※ 車輪セット
〈φ166mm 12本スポ－ク型、φ102mm 8本スポ－ク型、ダクタイル製〉
※　W10201S	先輪･従輪、第１・２・３動輪セット
W10601C	第１･３動輪完成品(クランクピン打込・位相合わせ済み)
W10602C	第２動輪　完成品(クランクピン打込・位相合わせ済み・エキセン組込済み)
W10607C	先輪･従輪 φ102mm スポーク車輪(車軸付) 完成品

先輪	第１動輪	第２動輪	第3動輪	従輪
W10607C	W10601C	W10602C	W10601C	W10607C

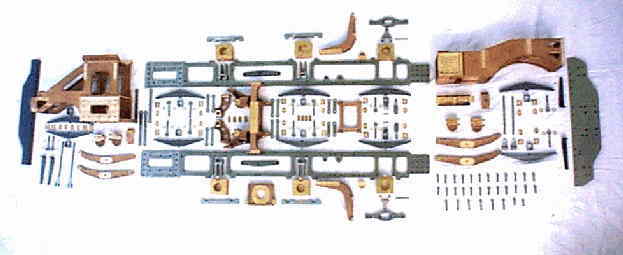

※ フレームセット
※　F10201AS	フレームＡセット（台枠関係）


※　F10201BS	フレームＢセット（バネ関係）

		主要部品

※　一軸先･従台車セット

U10201S	１軸先･従台車セット
	(コロ式復元装置) 各機種に使用可

車輪付１軸先台車セット(\91,500.)も承ります｡


主要部品	組立例

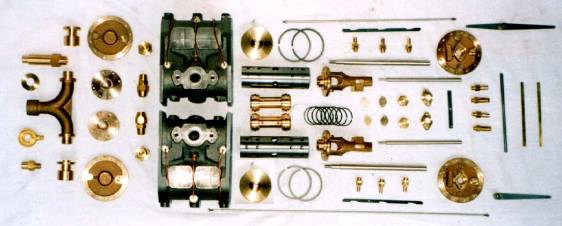

※シリンダーセット

E10201S

シリンダーセット

(一体型鋳物､ﾋﾟｽﾄﾝﾊﾞﾙﾌﾞ､ｼﾘﾝﾀﾞｰﾎﾞｱｰφ50mmｘｽﾄﾛｰｸ 72mm　ｼﾘﾝﾀﾞｰ安全弁､ｼﾘﾝﾀﾞｰ空気弁付)

主要部品


前より	後より

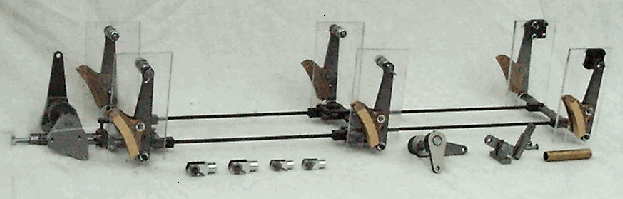

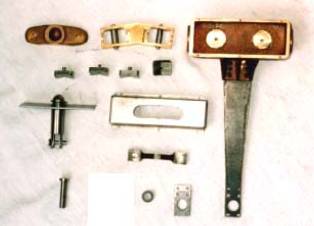

※ブレーキセット

S10201S

ブレーキセット(手動式）

※給水･給油セット

A10201S

給水･給油セット

軸駆動給水ポンプ (ボア φ12mmXストローク 24mm エキセン径 60mm)
メカニカルルブリケーター(2連式)

主要部品

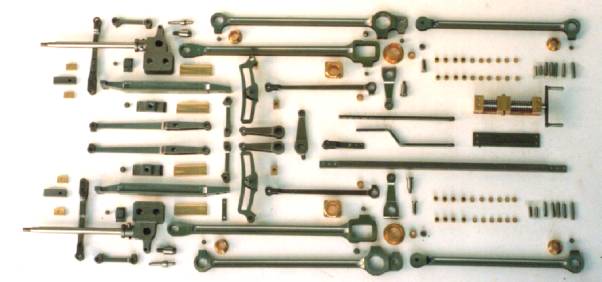

※走り装置セット

D10601Ｓ	走り装置セット
	(クロスヘッド、ロッド類、ネジ式逆転機)

主要部品

※煙室セット

B10201AS	煙室セット
	(煙突、煙室戸類)


主要部品	組立例

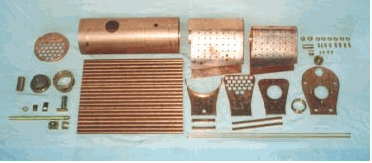

※ボイラー(本体)

B10601HS	ボイラー本体(過熱蒸気)

主要部品(写真は飽和蒸気)		組立完成品(写真は飽和蒸気)

主要部品		過熱管	取付け

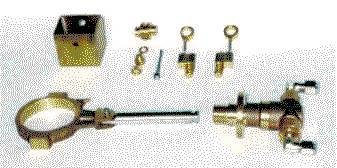

※ボイラー付属品セット

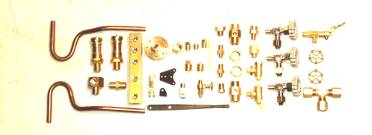

B10201CS	ボイラー付属品セット
	（配管関係を含む）


給水・蒸気配管	給油配管	水面計組立見本


加減弁ハンドル組立見本	蒸気分配箱組立見本	ブロアーバルブ	ホイッスルバルブ

※ボイラーカバーセット

B10201DS

ボイラーカバーセット


主要部品	灰箱


焚き口部品	焚き口組立見本

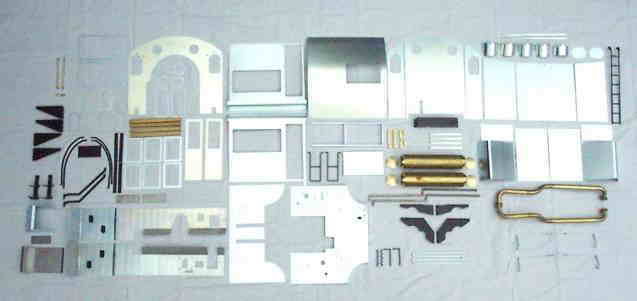

※キャブ・外装セット
　（含むサイドタンク）

C10201Ｓ	キャブ・外装セット
	（含むサイドタンク）

主要部品

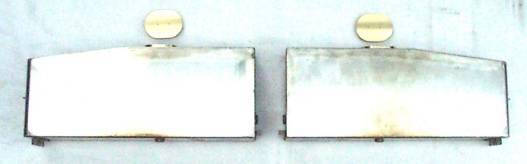

サイドタンク

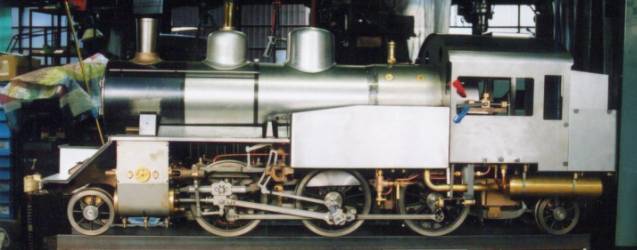

ｷｬﾌﾞ･サイドタンク組立中

※C12型に使用の主なオプション製品

※AC0011C	座付自動連結器完成品
	1/8.4, 5“ゲージ国鉄型機関車他に使用､今回はカプラ―ヘッドが鉄のロストワックス製となり動きが大変スムースになりました、また耐久性も向上し他メーカーの国鉄型連結器とも連結可能となりましたピンを引き上げるとナックルが開きます､取付け穴位置寸法 44mm×25 mm

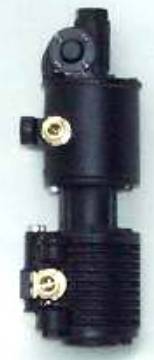

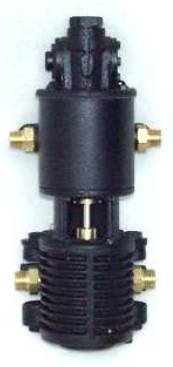

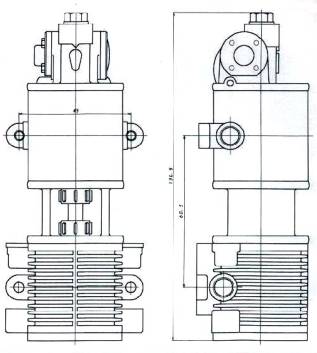

※AC1600C	単式空気圧縮機
	国鉄型スケール機関車に使用、当社製品は給水ポンプとして使用します。充分な給水量で実用に耐えられます。

※AH1000CH	前照燈　LP42 HG板電球　3Ｖ
	国鉄の機関車に広く使用されています。

※AH1001C	前照燈　LP402 電球　3Ｖ
	国鉄の大型機関車に使用されています。

※AH0051	前照燈レンズ　カットガラス
	ＬＰ４２型前照燈に使用します。

※AG1030C	蒸気駆動発電機（ﾀｰﾎﾞｼﾞｪﾈﾚｰﾀｰ) 完成品
	1/8.4 　重量230ｇ,出力＝3V-1A, 蒸気圧力2㎏/c㎡より可動 3Ｖ電球5個点灯可能

※P10200S	インジェクターセット　Ｃ12用

※A10555C	ブレーキ弁脚台　3方コック付

※AK0010C	国鉄　五室汽笛
	国鉄近代型に使用されています。この汽笛は実際に蒸気で　５音階の汽笛が鳴ります。

※AK1003S	汽笛レバーセット

※AD1200S	速度計セット　Ｃ12用.
