国鉄C56型蒸気機関車キット

この機関車は全国の簡易線区用に軸重を軽く設計された小型のテンダー機関車です。
簡易線用にバック運転を考えて、テンダーの形状が独特の形になっており.
高原のポニー』等の愛称で呼ばれ、皆さんに親しまれ全国で活躍しました。
兄弟機にC12型タンク機関車があります。
今回も、当社のオリジナル仕様でみなさまにお届けします。

国鉄C56型テンダー蒸気機関車


縮 尺

/8.4

シリンダー

ボアφ50mmxストローク72mm

軌 間

127mm(5"ゲ−ジ)

火床面積

201cu

全 長

1739mm

缶水容量

7000cc

全 幅

349mm

牽 引 力

27s

全 高

468.5mm

重

エンジン約90s,テンダー約20s

動 輪

φ166mm(高級ダクタイル鋳鉄製
14本スポーク型)
    φ102mm(高級ダクタイル鋳鉄製
8本スポーク型)

先台車復元装置

コ ロ 式復元装置

バ ネ 装 置

板バネ(バネ鋼)(全軸イコライザ−可動)



ワルシャート式ピストンバルブ ボアφ28mmxストローク18mm

シリンダー給油装置

機械式給油装置(2連式)

ブレーキ装置

手動式ブレ−キ、   蒸気式ブレーキ(オプション)

給 水 装 置

軸駆動式(ボアーφ12mmxストローク24mm、エキセン径60 mm)

手動式  (ボアーφ12mmxストローク24mm)

インジェクター(オプション)

ボ イ ラ −(過熱蒸気仕様)

全銅製(銀ロー付け),全長646mm, 直径156mm 煙管:φ22m=4本,φ16m=15本
常用圧力 5Kg/cu(水圧テスト 12Kg/cu)

●特徴   丈夫で耐久性があり連続使用可。

牽引力が強い。

実機と同じ様に実用的である。

テンダー機でありながら小型で取り扱いが楽である。

ブロック別キットの紹介
 車輪セット
W10601S 先輪.第1・2・3動輪セット
〈φ166mm 12本スポ−ク型、φ102mm 8本スポ−ク型、ダクタイル製〉
W10601C 1・3 動輪 完成品(クランクピン打込・位相合わせ済み
W10602C 第  2 動輪 完成品(クランクピン打込・位相合わせ済み・エキセン組込済み)
W10607C 先輪 φ102mm スポーク車輪(車軸付) 完成品

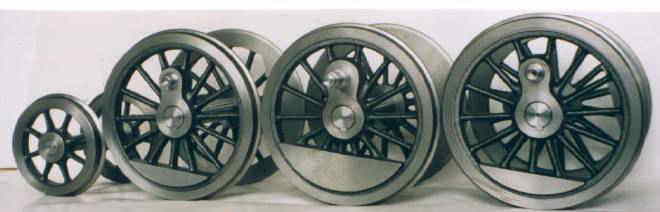

 先     第1動輪     第2動輪      第3動輪
 W10607C   W10601C      W10602C      W10601C
フレームセット
(センターもみ付け済・タップ立て済・穴明加工あり)

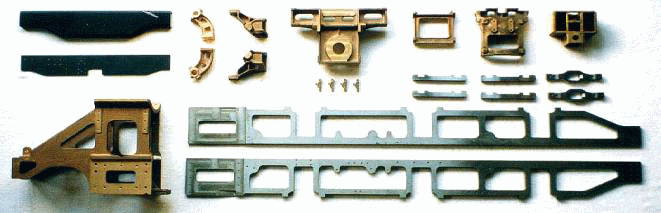

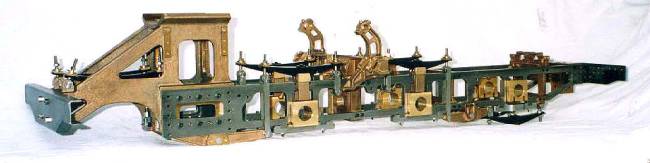

フレーム組立例
F10601AS フレームAセット(台枠関係)
主要部品

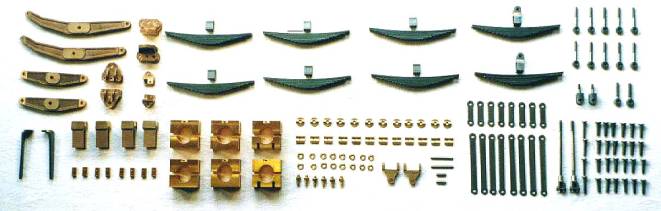

F10601BS フレームBセット(バネ・イコライザー関係)

主要部品
一軸先台車セット
U10601S 一軸先台車セット
(コロ式復元装置) 各機種に使用可
組立例 主要部品
車輪付1軸先台車セット(\91,500.)も承ります。
シリンダーセット

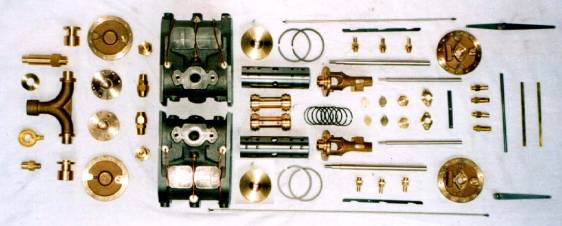

E10601S シリンダーセット
(一体型鋳物、ピストンバルブ、 シリンダーボアーφ50mmxストローク 72mm
シリンダー安全弁、 シリンダー空気弁付)
前側より             後側より
主要部品
給水・給油セット
A10601S 給水・給油セット
軸駆動給水ポンプ (ボア φ12mmXストローク 24mm エキセン径 60mm)
メカニカルルブリケーター(2連式)
主要部品
ブレーキセット
S10601S ブレーキセット
手動式ブレーキタイプ(蒸気ブレーキは後日オプションにて発売の予定です。)

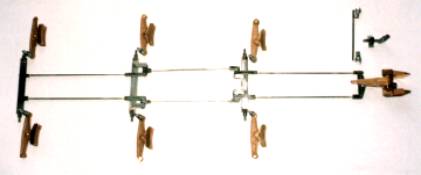

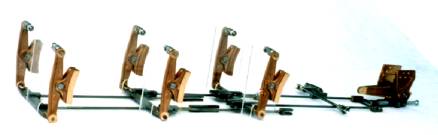

組み立て例 主要部品
走り装置セット
D10601S 走り装置セット
(クロスヘッド、ロッド類、ネジ式逆転機)

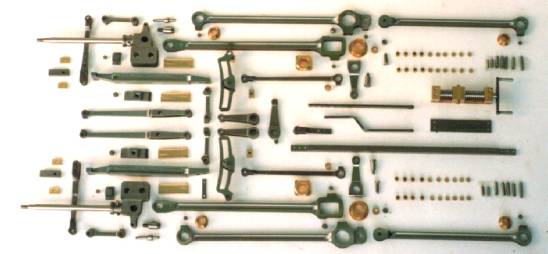

主要部品

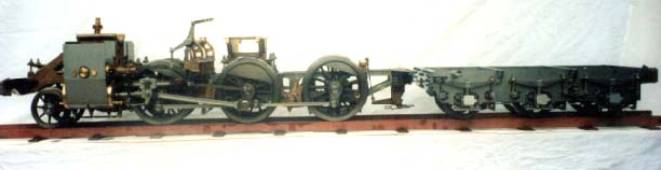

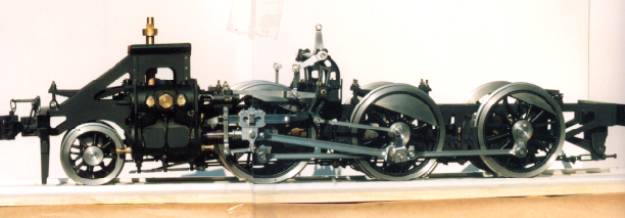

下回り組立例
ボイラー(本体)
B10601HS ボイラー本体(過熱蒸気)

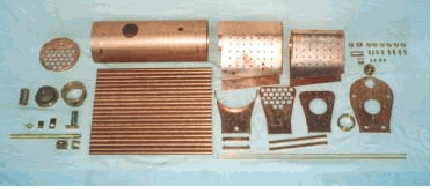

主要部品 (写真は飽和蒸気) 組立完成品(写真は飽和蒸気)

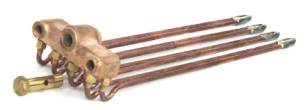

主要部品 過熱管 取付け
煙室セット
B10601AS 煙室セット
(煙突、煙室戸類)
主要部品 組立例
ボイラー付属品セット
B10601CS ボイラー付属品セット

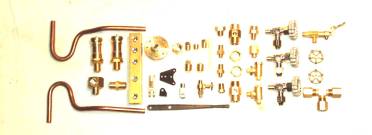

主要部品

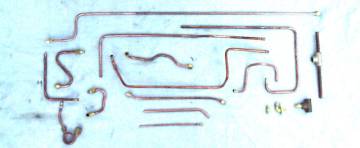

給水・蒸気配管 給油配管 水面計組立見本
灰箱 焚き口部品 焚き口組立見本
加減弁ハンドル組立見本 蒸気分配箱組立見本 ブロアーバルブ ホイッスルバルブ

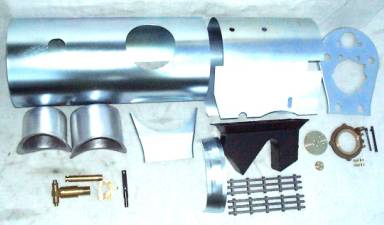

キャブ・外装セット
C10601S キャブ・外装セット

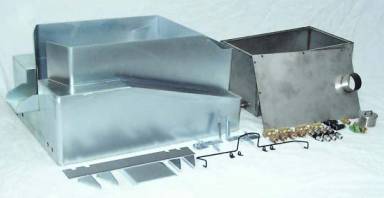

ボイラーカバー主要部品
主要部品

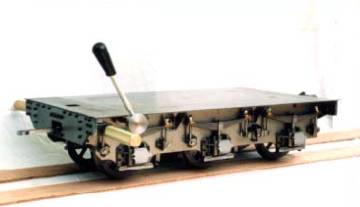

テンダー下回りセット
T10601S テンダー下回りセッ
主要部品 組立例
            C56型下回り組立見本
※テンダー上回りセット
T10651S テンダー上回りセッ
主要部品 テンダー組立見本

C56型蒸気機関車に使用のオプション製品
AC0011C 座付自動連結器 完成品
1/8.4, 5“ゲージ 国鉄型機関車他に使用、 今回はカプラ―ヘッドが
鉄のロストワックス製となり動きが大変スムースになりました
、また耐久性も向上し他メーカーの国鉄型連結器とも連結可能となりました。

ピンを引き上げるとナックルが開きます.
取付け穴位置寸法 44mm×25 mm

AC0002C テンダー用自動連結器 完成品

AC0015C テンダー用自動連結器 胴受セット

※AC1600C 単式空気圧縮機 完成品
(国鉄のスケール機関車に使用されています。当社製品は給水ポンプとして使用します。充分な給水量で実用に耐えられます。)
AH1000CH
前照燈 LP42   電球 3V
国鉄の機関車に広く使用されています。
AH1001C 前照燈 LP402   電球 3V
国鉄の大型機関車に使用されています。
AH0051 前照燈レンズ カットガラス
AG1030C 蒸気駆動発電機(ターボジェネレーター) 完成品
1/8.4  重量230g,出力=3V-1A, 蒸気圧力2s/uより可動 3V電球5個点灯可能
P10600C インジェクターセット C56用
A10610S 中間緩衝器セット
国鉄テンダー機関車の機関車とテンダーの間に使用されています。
※S10101C 蒸気ブレーキシリンダー C56用
ボアーφ28 X ストローク30
※A10555C ブレーキ弁脚台 3方コック付
※AK0010C 国鉄 五室汽笛
国鉄近代型に使用されています。この汽笛は実際に蒸気で5音階の汽笛が鳴ります。

※AK0003S

汽笛レバーセット
※AD1600S 速度計セット C56用
※A10088C 機関車標識燈 カンテラ レンズ

その他オプション製品の詳細は各ページををご覧下さい。

C56完成見本



市川蒸気鉄道クラブ  行徳レイアウトにて
