• 国鉄B20型タンク機関車

    B20形蒸気機関車
    (B20がたじょうききかんしゃ)は、
    日本国有鉄道(国鉄)の前身である運輸通信省(のちに運輸省に改組)が
    第二次世界大戦
    末期から終戦直後にかけて少数を製造した、
    主として入換作業用の小型タンク式蒸気機関車である。

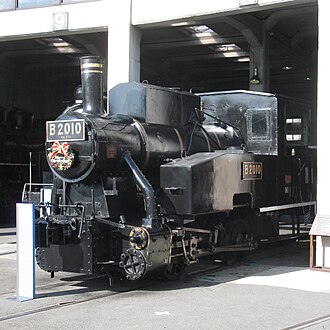

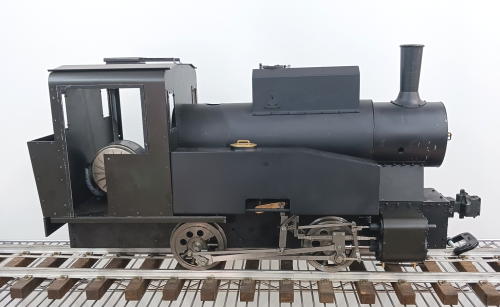

    B20 10(梅小路蒸気機関車館)
    今回は、大型鉄道模型に興味があり作ってみたいけれど、
    初めてで本格的なライブスチームは!!!・・・・
    と思っておられる多くの方に、製作場所は
    小スペースで、マンションにお住まいの方々も、
    また、移動・運搬もしやすく、安心して、気軽に始められるように、

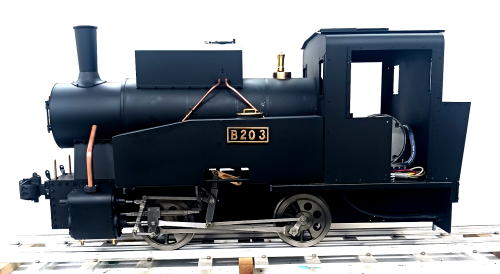

    第一弾は形態は国鉄型を忠実に1/8.4に縮尺して
    、電動化にて提供させていただきます、
    この機関車は、小レイアウト(最急曲線半径1.5m)でも走れることを確認しています、
    そこで5”ゲージの運転をたっぷり楽しんでいただき、
    次のステップ第二弾で、ライブスチームへの道へと考えております。


    機関車本体の価格を押えるために、コントローラー、運転台車等は別売になりますが、ご了承ください。

     主要諸元
     軌間  5”(127o)ゲージ  バックゲージ:119o
     全長  842o (連結器を含む)
     全高  380o
     全幅  320o
     軸間(ホイールベース)  250o
     重量  約30s  補重(10s)必要
     出力  モーター:24V、250W  減速ギヤー付き
     サウンド  走行音(ブラスト、汽笛?等)
     コントローラー  メーター付き又は無しを別売
    価格、メーター付き:¥50,000(税・荷造り・送料別)
        メーターなし:¥40,000(税・荷造り・送料別)
     他社製(又は自作品)は
     配線を確認してください


    ※新製品発売記念価格!!
     発売記念、またJAM出品記念として、8月31日までに予約いただいた方には
     本体価格3%OFF(部品発送の荷造り・送料もサービスです)にて予約受付をしています。
     残り4日です。


    販売方法:購入ご希望の方はご予約・お問合せをお願いします、

    販売価格:85万円(税抜き)にて提供できるように考えております。

    部品のお届けは、4回に分けてお届けします、
    また、代金のお支払いも予約金を含めて4回に分けてお支払いいただきます。


    予約申し込みはこちらへ


    お問合せはこちら

    第一回:フレーム関係キット   10月発送予定
    第二回:走り装置関係キット   12月発送予定
    第三階:上回り関係キット      2月発送予定
    第四回:アクセサリー関係キット   4月発送予定

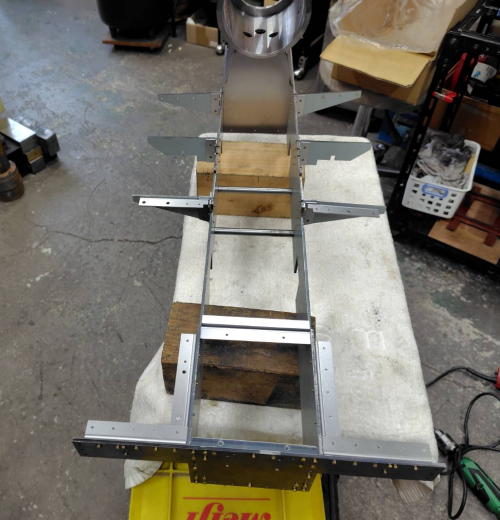

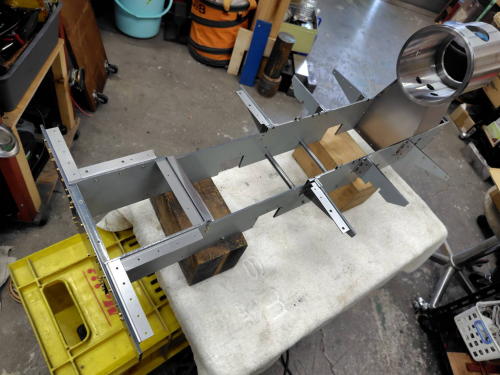

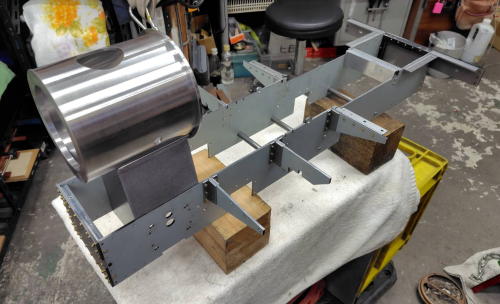

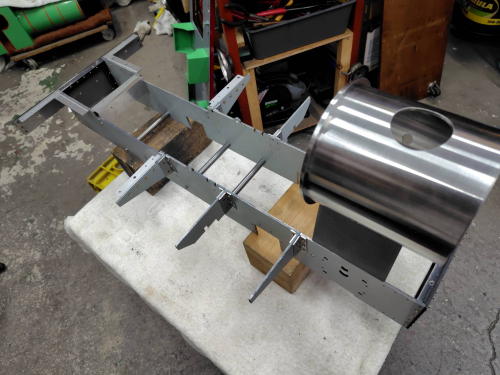

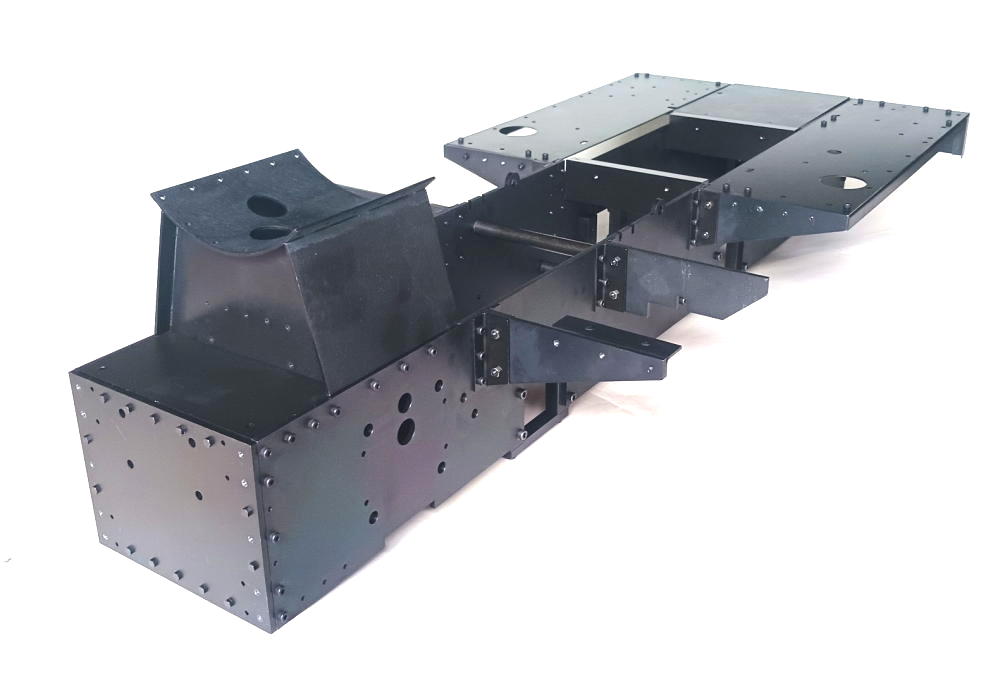

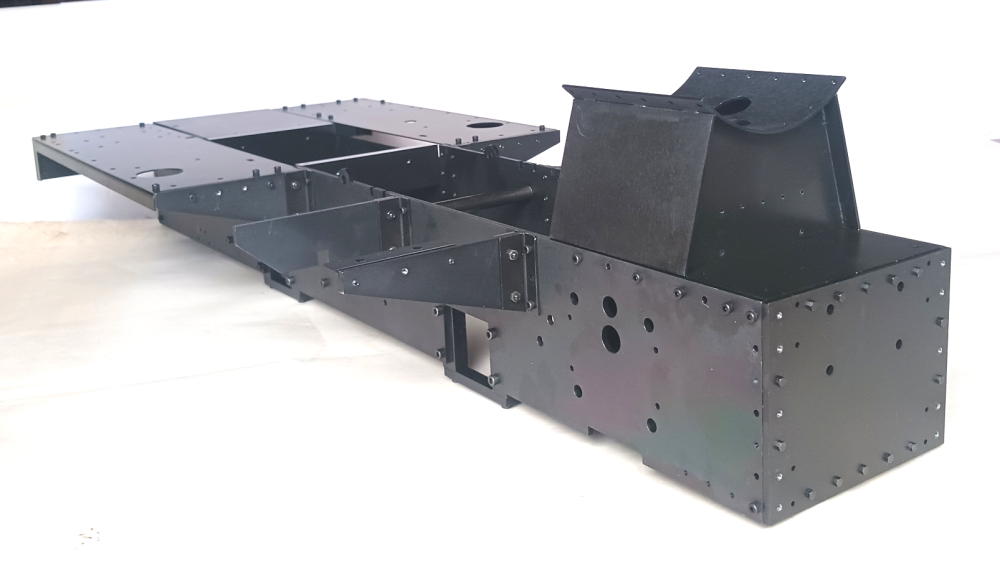

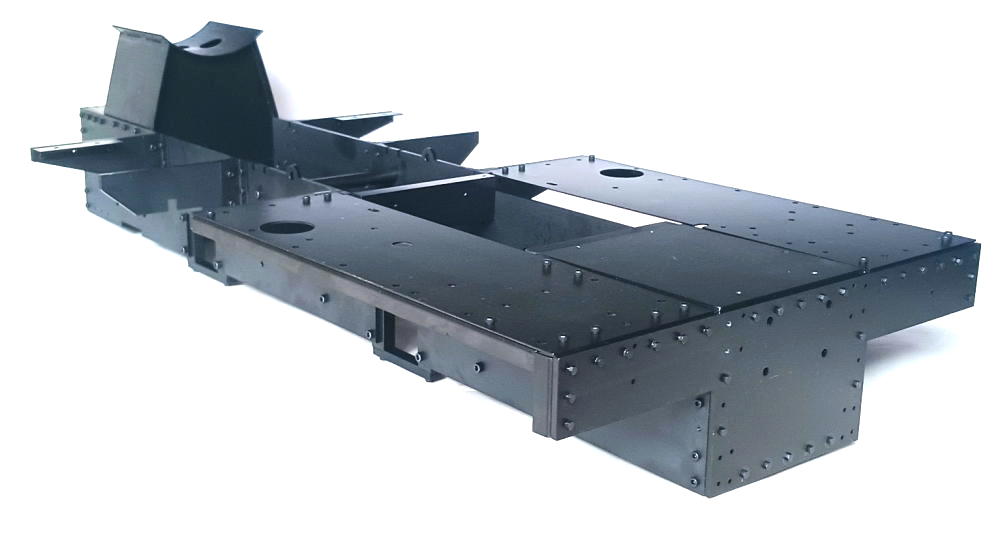

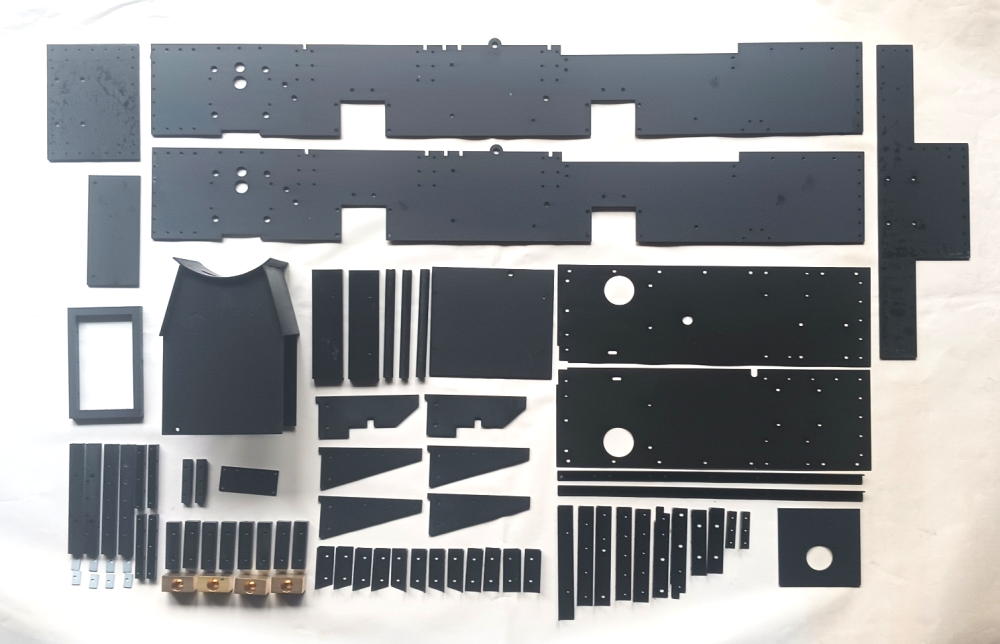

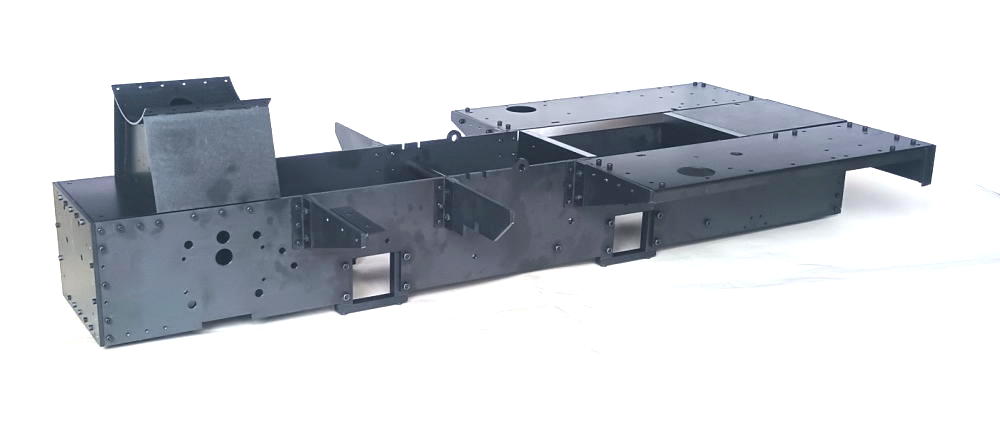

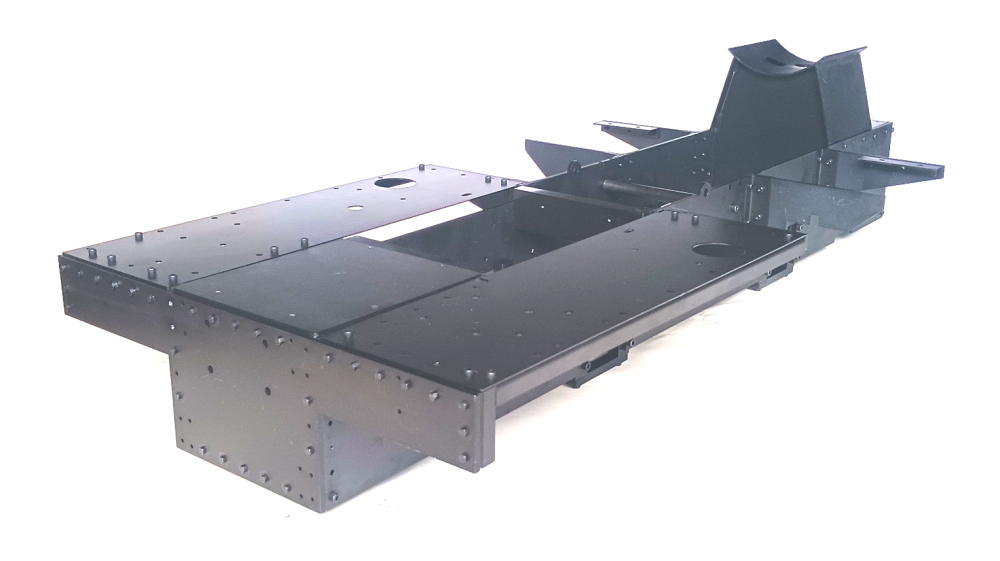

    第1回 フレーム関係キット
    試作品

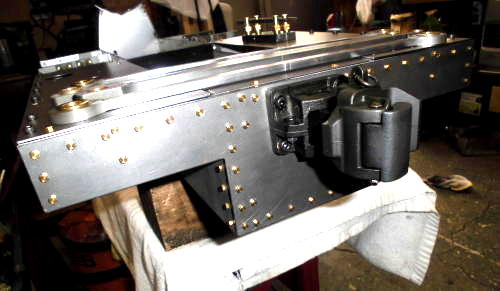

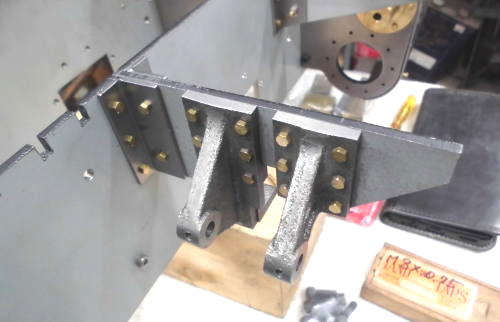

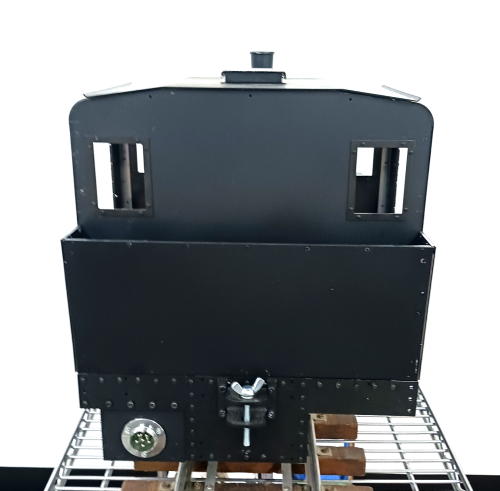

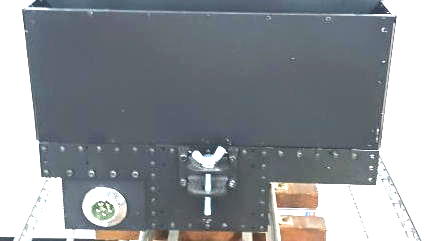

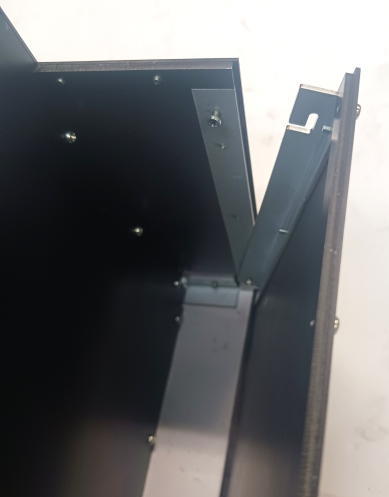

     リア―部分  加減リンク受け部分

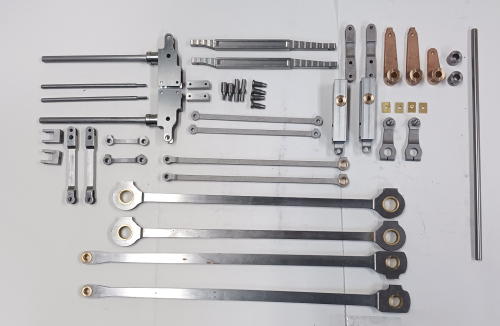

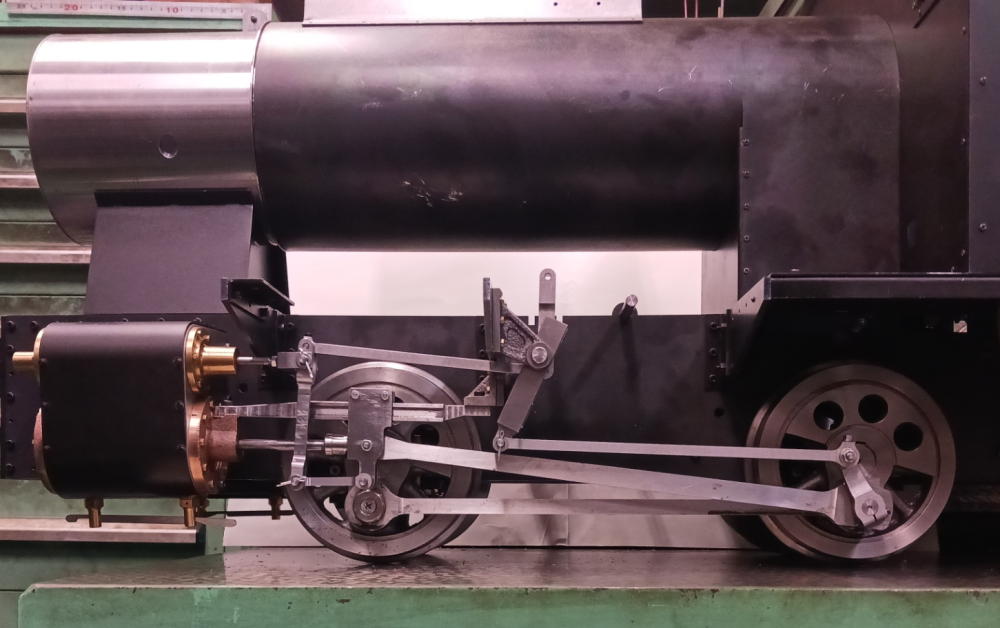

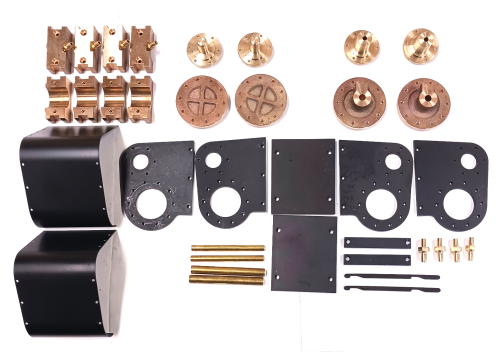

    第2回 走り装置関係
     試作品

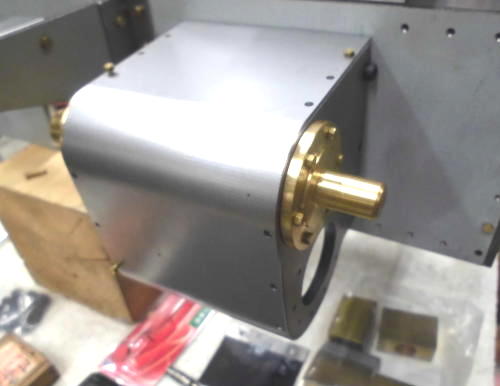

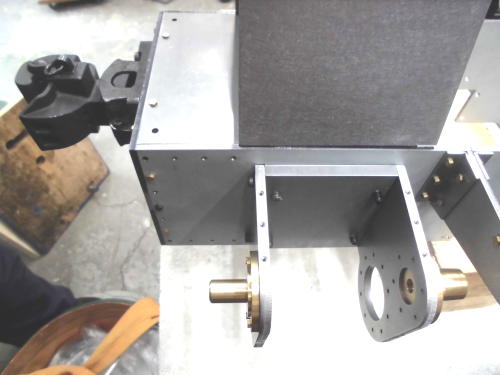

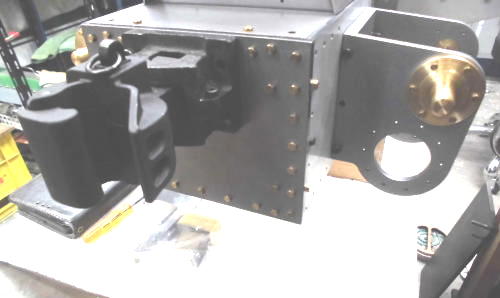

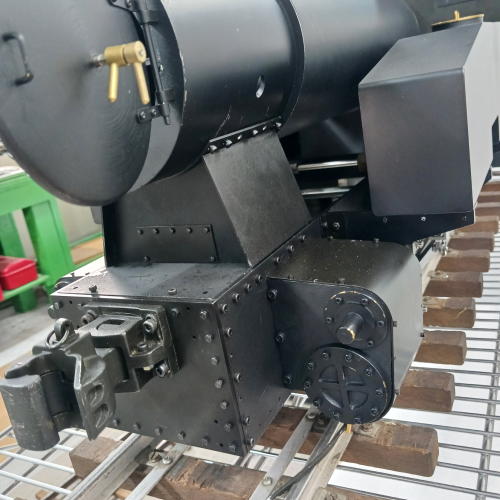

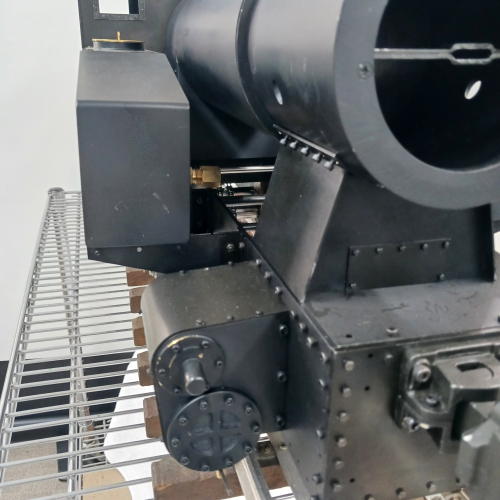

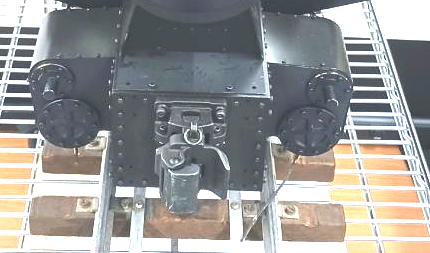

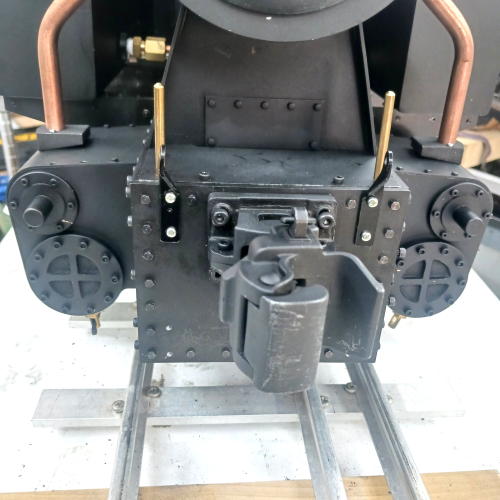

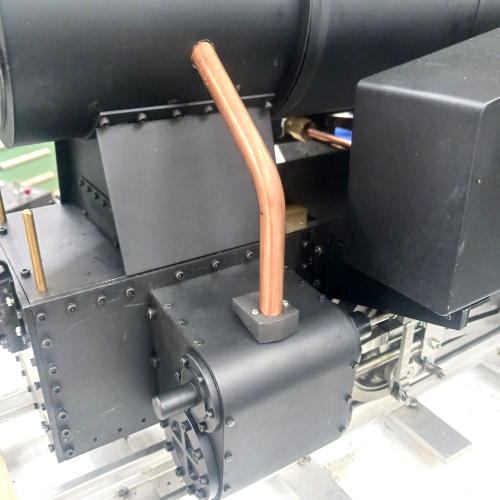

     フロント部分  ダミーシリンダー  カバーを付けた状態

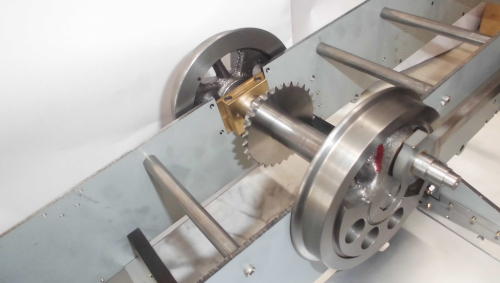

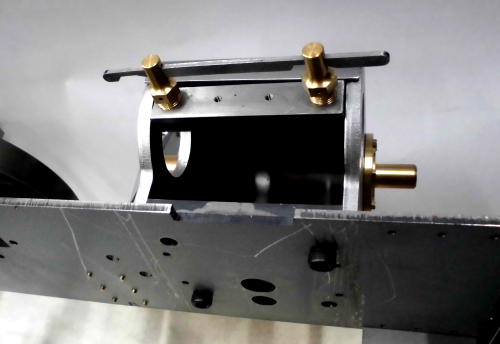

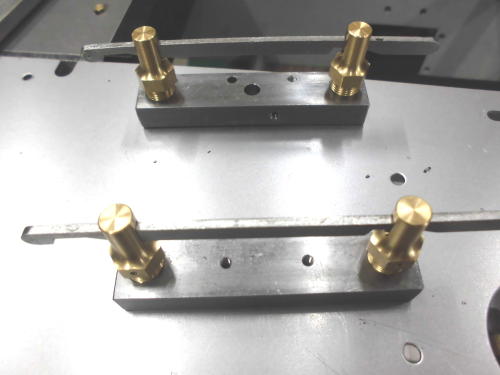

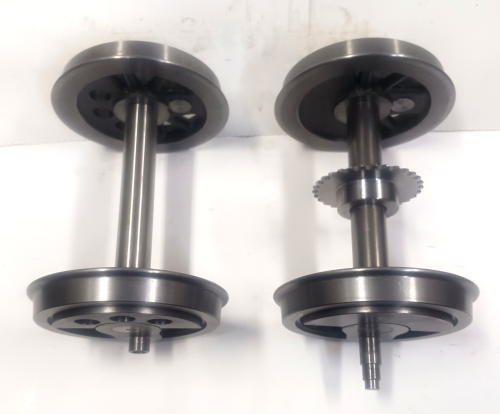

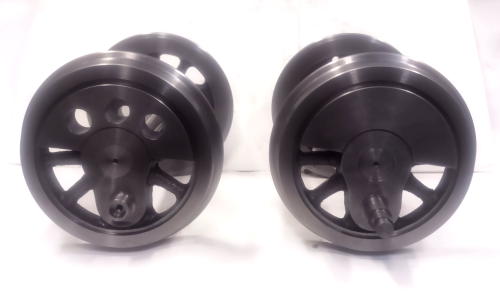

     ダミーのドレン弁  シリンダーに取付け  ギヤーを付けた動輪

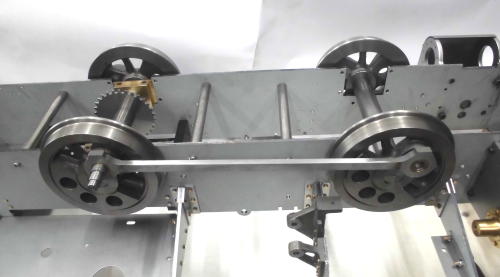

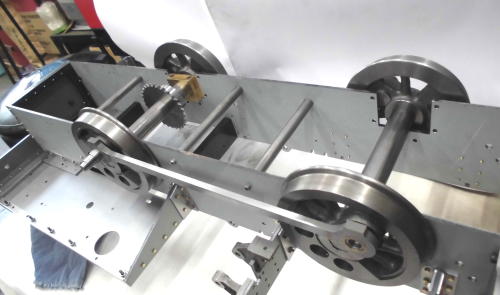

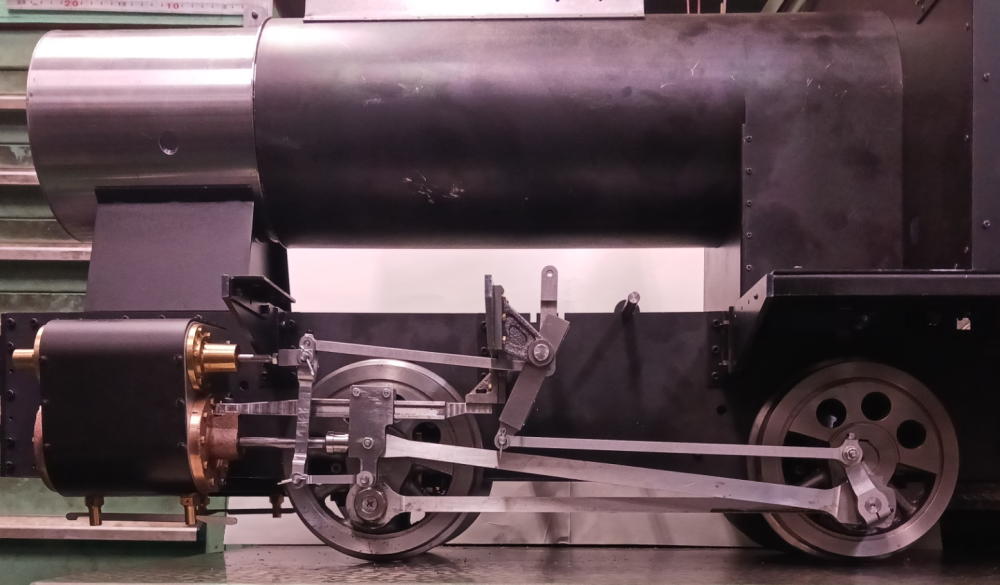

     ロッドを付けた動輪  動輪をフレームに仮組

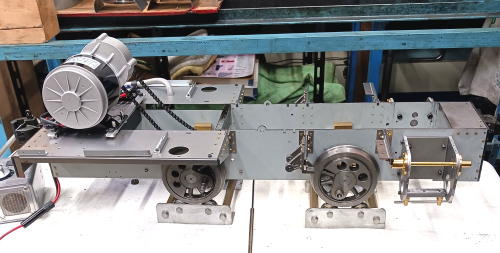

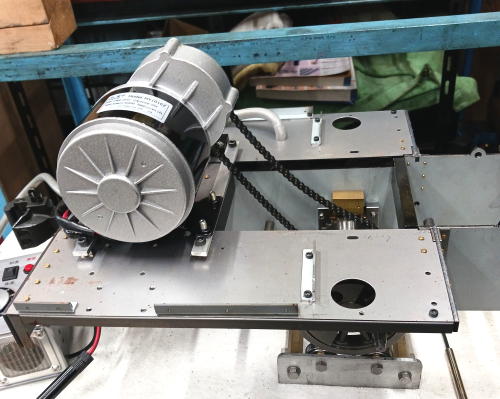

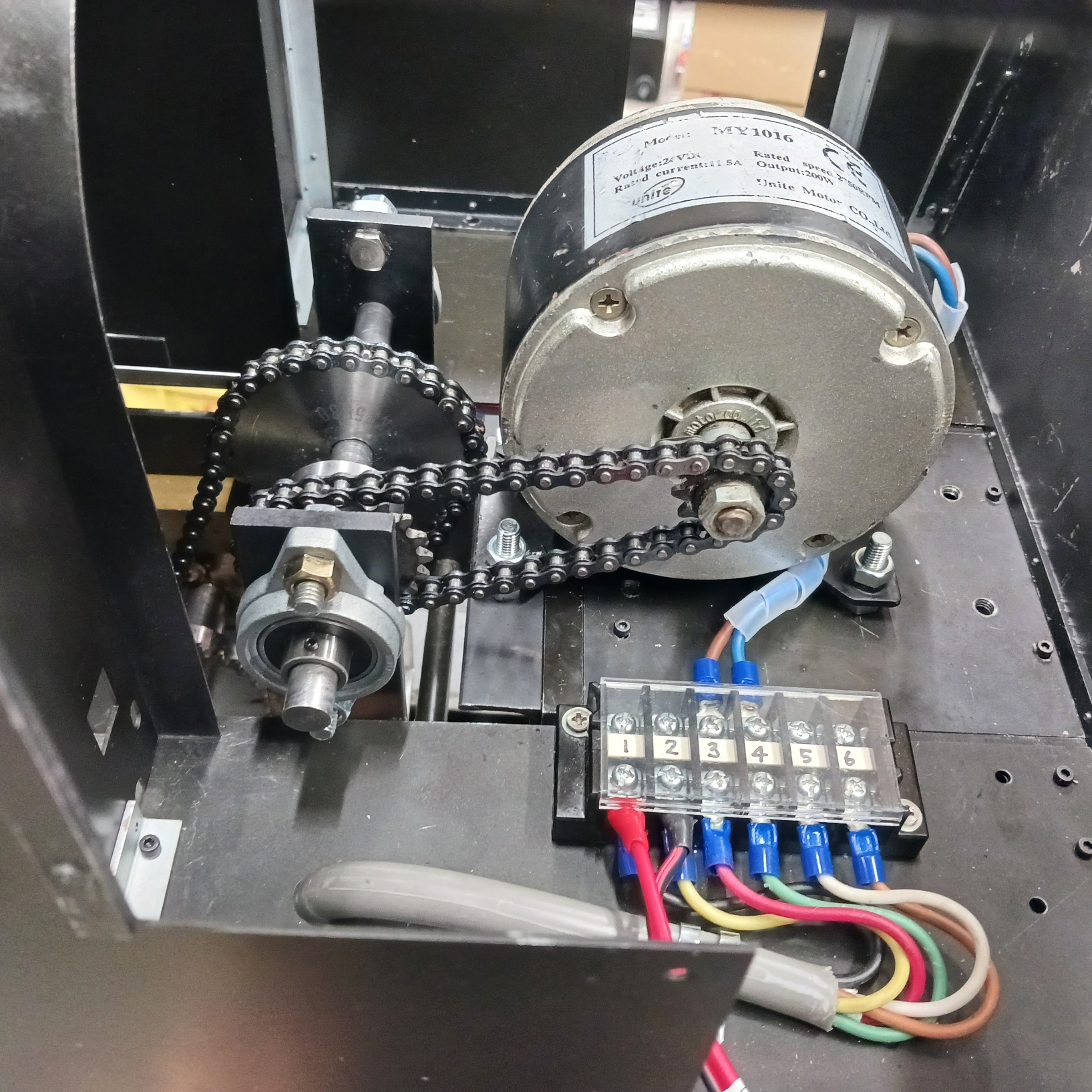

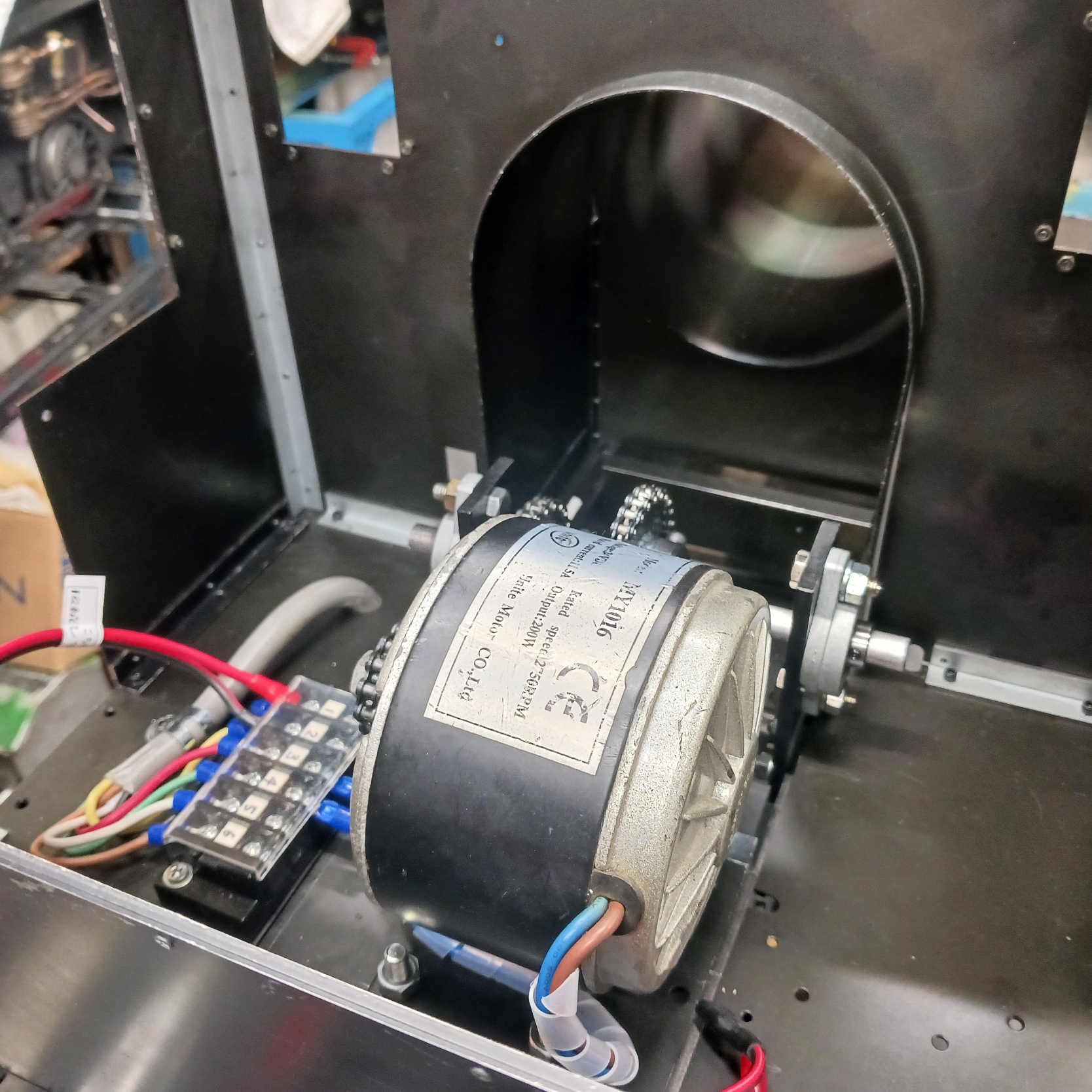

    モーターを取付けたところ  クローズアップ

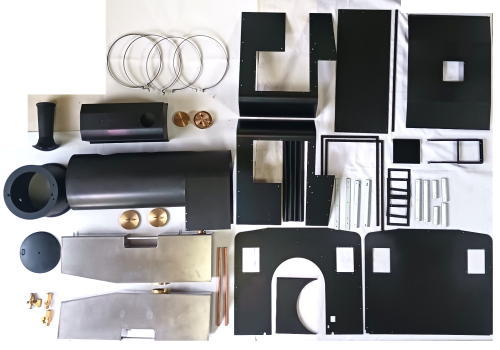

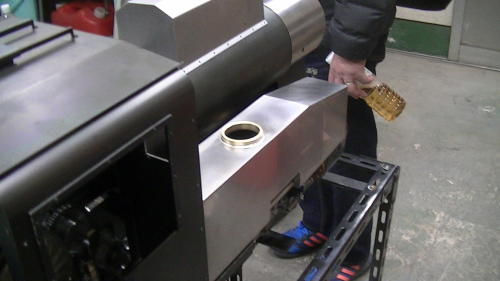

    第3回上回り関係

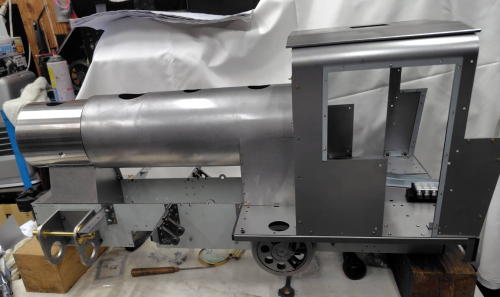

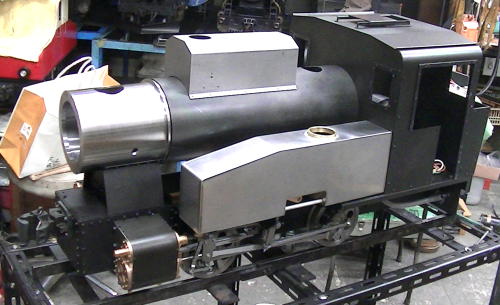

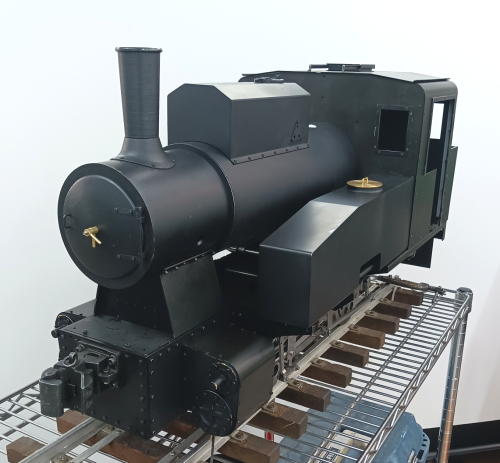

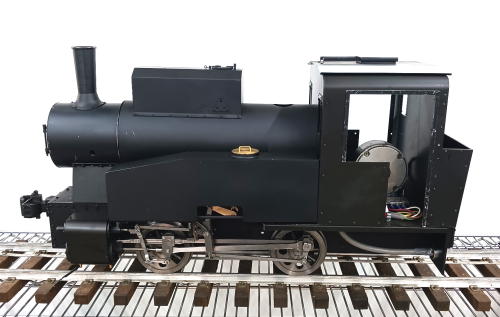

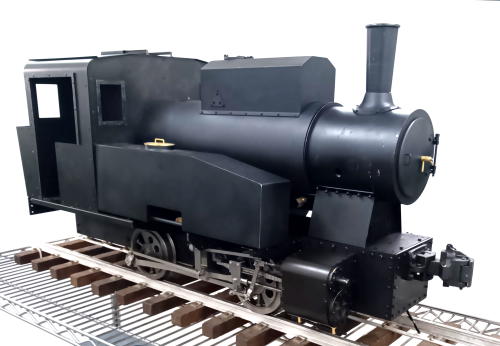

     仮組み

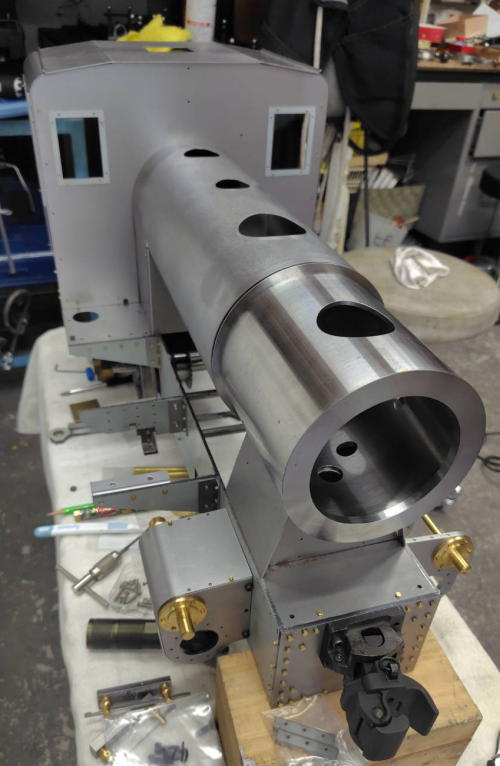

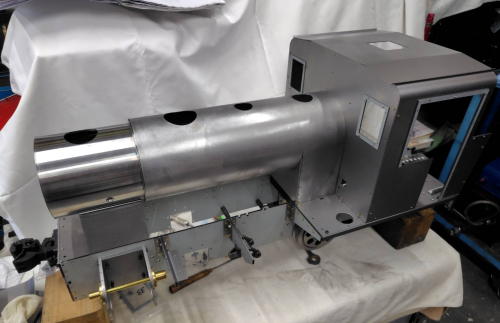

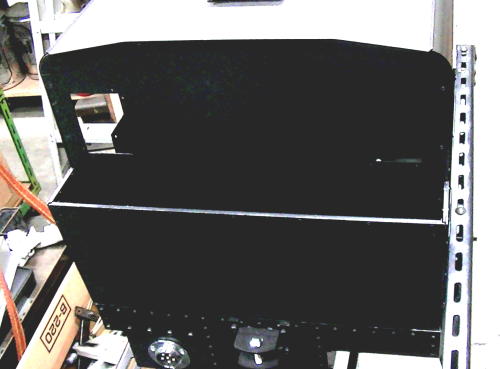

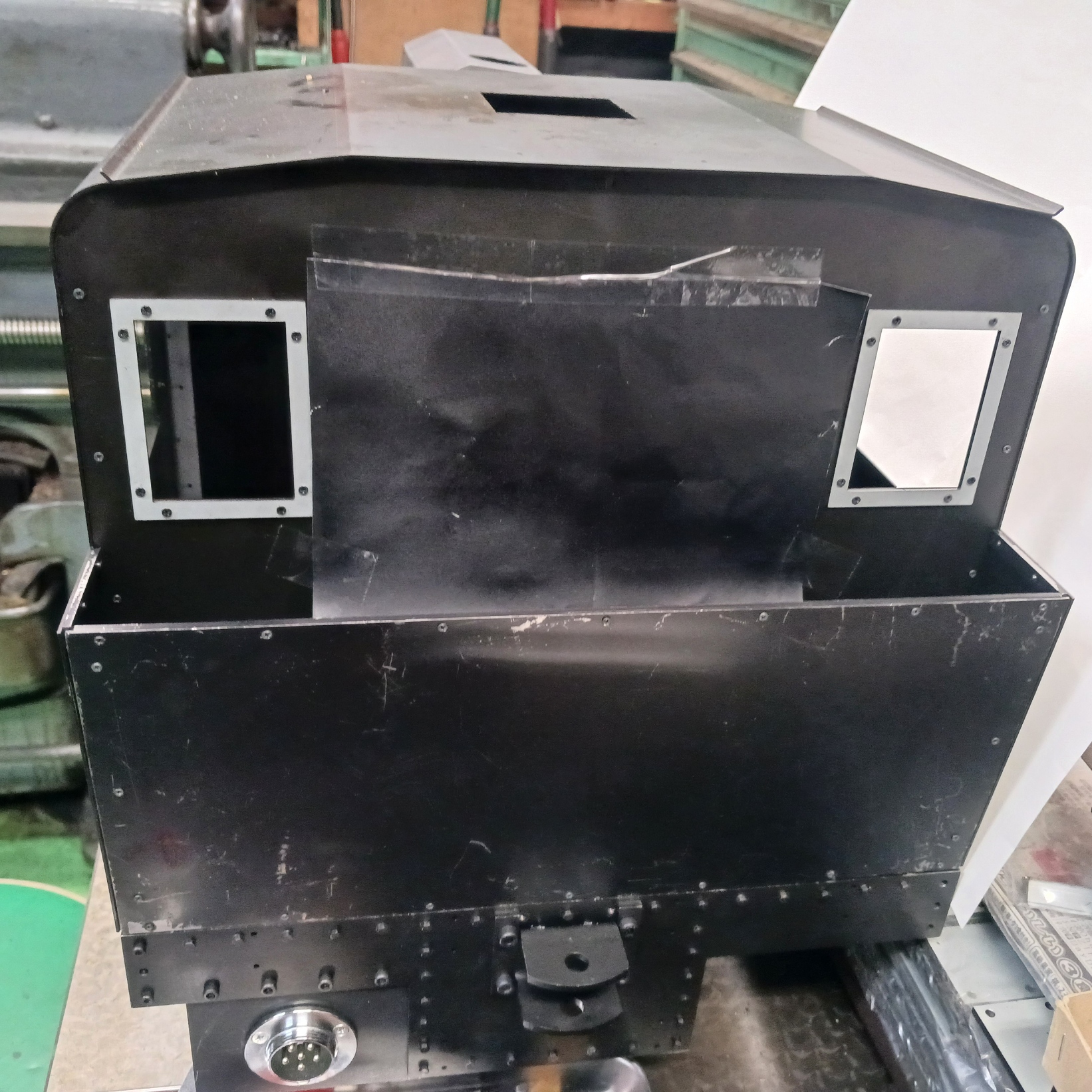

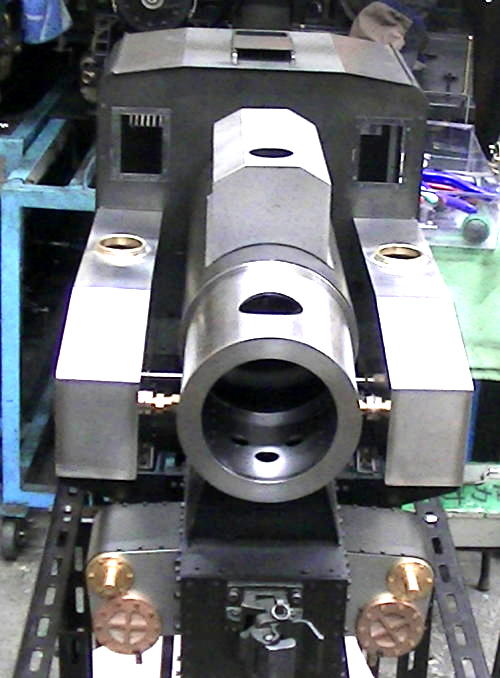

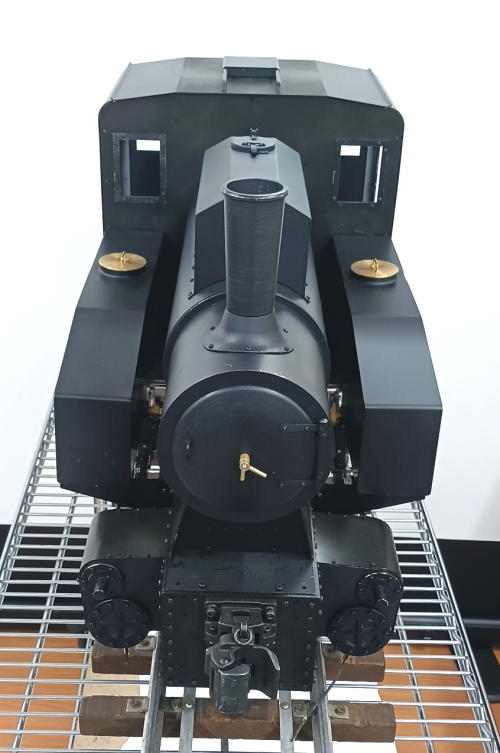

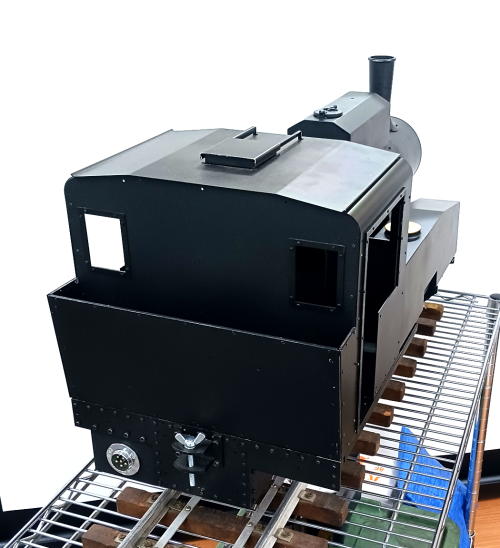

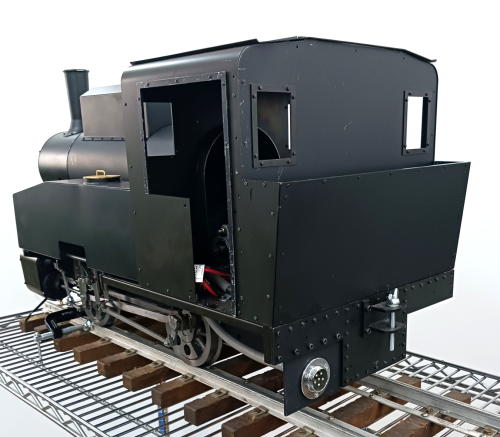

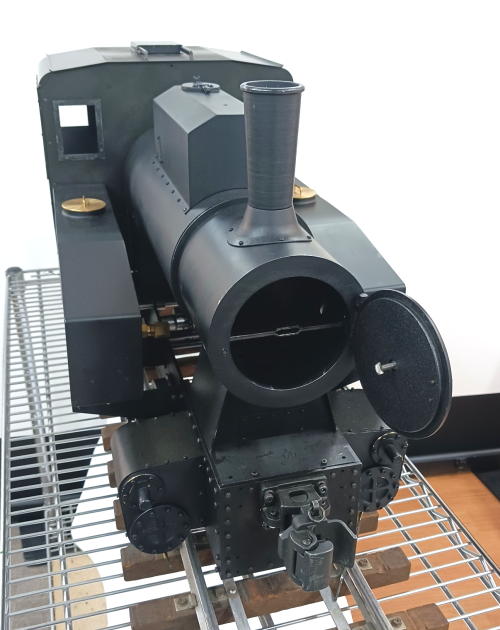

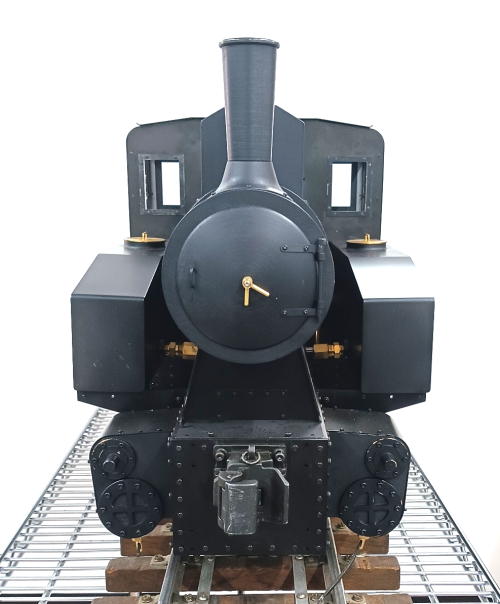

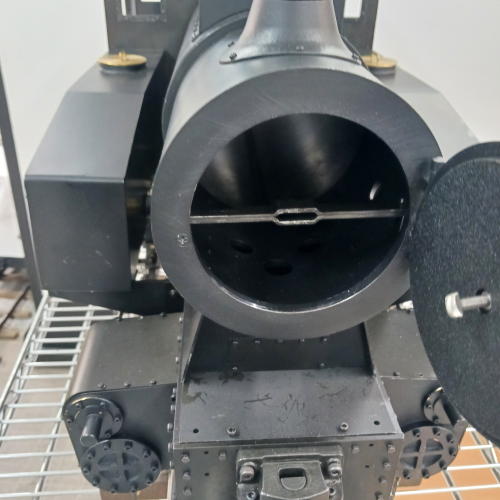

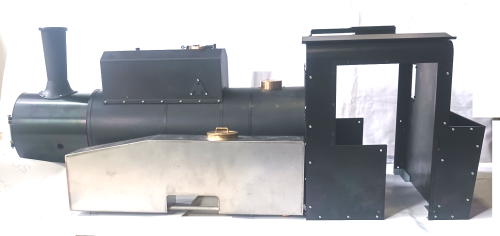

     ボイラーカバーと運転室    前面から


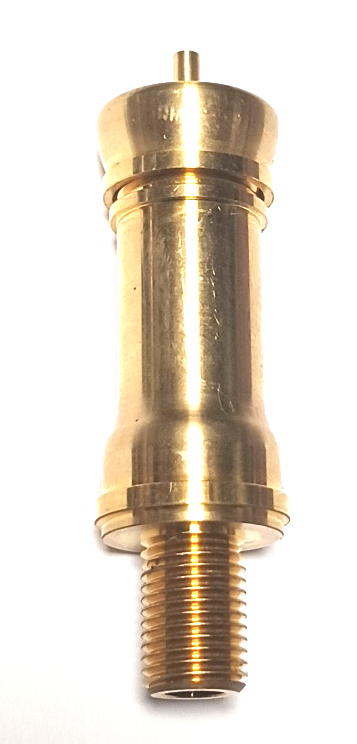

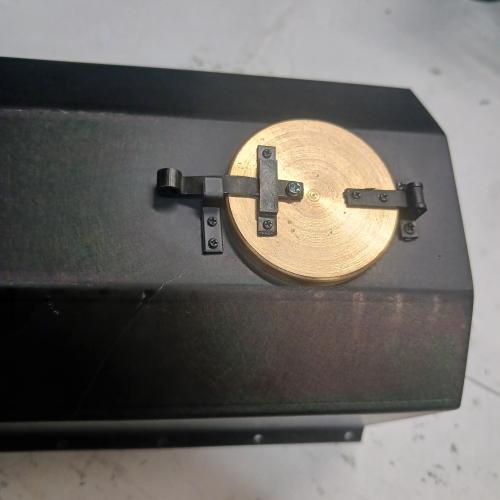

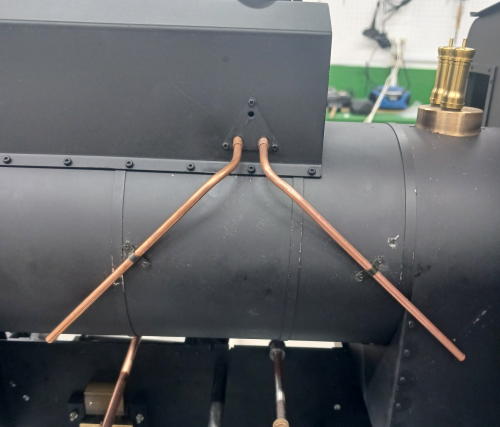

    第4回アクセサリー関係

     補重用ウエイト約10s  手すり  踏み段

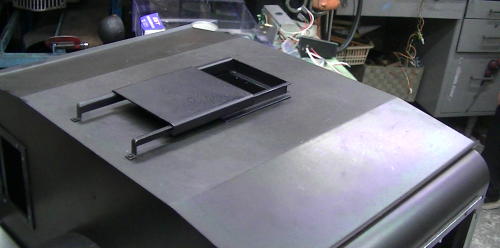

     天窓ヒンジセット


     概要  実物の主要諸元
    運用者 運輸省→日本国有鉄道
    製造所 鉄道省郡山工場
    立山重工業
    製造年 1944年 - 1947年
    製造数 15両
    愛称 豆タンク
    軸配置 B (0-4-0)
    軌間 1,067 mm
    全長 7,000 mm
    全高 3,150 mm
    機関車重量 20.3 t(運転整備時)
    15.3 t(空車時)
    動輪上重量 20.3 t(運転整備時)
    動輪径 860 mm
    軸重 10.86 t(第2動輪上)
    シリンダ数 単式2気筒
    シリンダ
    (直径×行程)
    300 mm × 400 mm
    弁装置 ワルシャート式
    ボイラー圧力 13.0 kgf/cm2 (1.275 MPa; 184.9 psi)
    ボイラー水容量 1.35 m3
    小煙管
    (直径×長さ×数)
    45 mm×2,300 mm×98本
    火格子面積 0.81 m2
    全伝熱面積 35.86 m2
    全蒸発伝熱面積 35.86 m2
    煙管蒸発伝熱面積 31.8 m2
    火室蒸発伝熱面積 4.06 m2
    燃料 石炭
    燃料搭載量 0.9 t
    水タンク容量 2.5 m3
    制動装置 手ブレーキ、蒸気ブレーキ
    最高運転速度 45 km/h
    最大出力 299 PS
    シリンダ引張力 3,190 kg
    粘着引張力 5,075 kg
